顏色色彩管理、配色
非接觸式分光測色儀系列
非接觸式測色儀YL非接觸系列
非接觸式、采用45/0°或D/8標準測量物體的反射率與色度值
可移動測量頭，根據被測物實際高度上下移動
實現液體、醬狀物、粉末等非接觸精密測色
重復性△E*ab0.04以內
獲取產品報價產品介紹

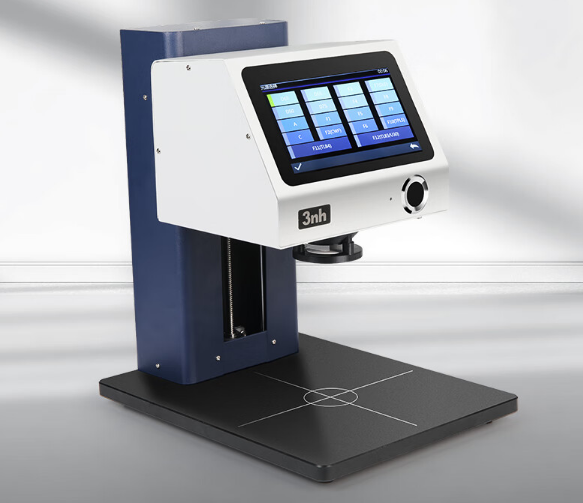

液體、醬狀物、粉末等非接觸精密測色儀器-非接觸式分光測色儀YL系列
非接觸式分光測色儀YL系列是一種用于液體、醬狀物、粉末等非接觸精密測色的儀器。? 該系列儀器采用45/0°或D/8標準，能夠?qū)崿F(xiàn)非接觸測試，非接觸距離3mm和7.5mm兩種配置。廣泛應用于化妝品、果蔬、食品衛生、塑膠電子、油漆油墨、印刷、陶瓷等多個行業，可測量熒光樣品顏色。型號：YL4660,YL4560，YL4520
0.20△E*ab
儀器臺間差
1.5 sec
測量時間
φ20mm(可定制φ10mm)
測量孔徑
滿足非接觸測色需求

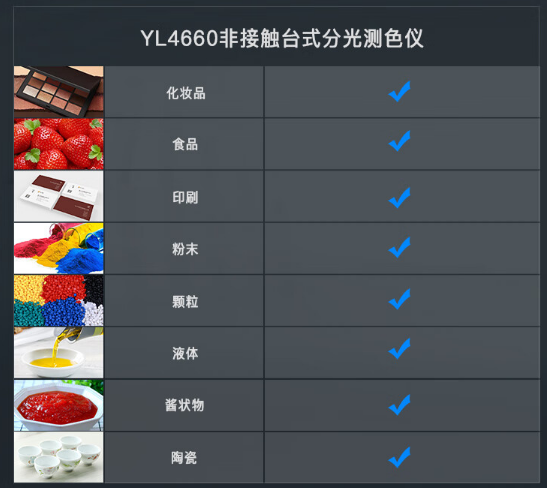

廣泛應用
可用于實驗室、研發行業顏色精確分析與傳遞；
也可用于自動化產線的精確顏色測量、色彩質量控制；
在化妝品、果蔬、食品衛生、塑膠電子、油漆油墨、印刷、陶瓷等行業均有廣泛應用。
站
化妝品：口紅、粉底液、眼影等
果蔬：蘋果、橙子、大米、西紅柿等
油漆油墨：油漆、油墨、顏料等
塑膠電子：塑膠、塑料、電子等
為什們要用非接觸式臺式分光測色儀
一、防止對樣本的損害
1、有效避免了液體、醬狀物、粉末等直接接觸儀器，防止對樣本的損害
2、避免了交叉污染而導致測量結果不準確
二、提供全面的測量功能
1、可實現液體、陸狀物、粉末答非接觸精密測色
2、測量精準；YL4660重復性AE*ab控制在0.04以內，臺間差△E*ab控制在0.25以內。
3、采用256像元雙陣列CMOS圖像感應器以及組合全光譜LED光源；保證了儀器測量速度、測量結果的準確性。

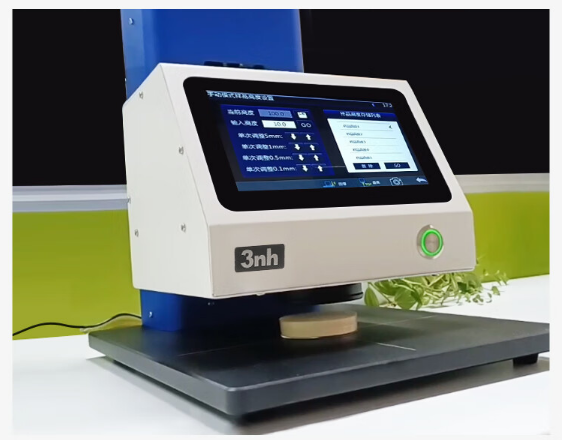

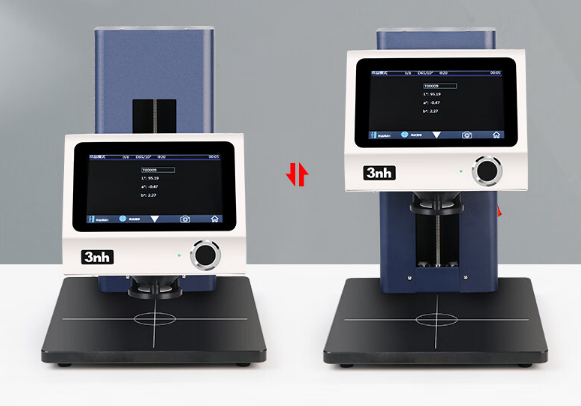

三、可移動測量頭
YL4660可移動測量頭，根據被測物實際高度上下移動
非接觸距離B 3.0mm(±0.2mm)
樣品高度：0-160mm(利用原裝支撐底板)距離調整方式：手動調整(可存儲測試高度)
四、擁有業內全面的測量參數
YL4660分光測色儀提供豐富的顏色空間，以及多種光源；可以滿足不同測量條件下的特殊測量需求。
顏色空間
CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99
色差公式
△E*ab,△E*94,△E*cmc(2:1),△E*cmc(1:1),△E*00,△E(Hunter)DIN△E99
色度指標
黃度，白度，同色異譜指數MI,沾色牢度，變色牢度，力份，遮蓋度

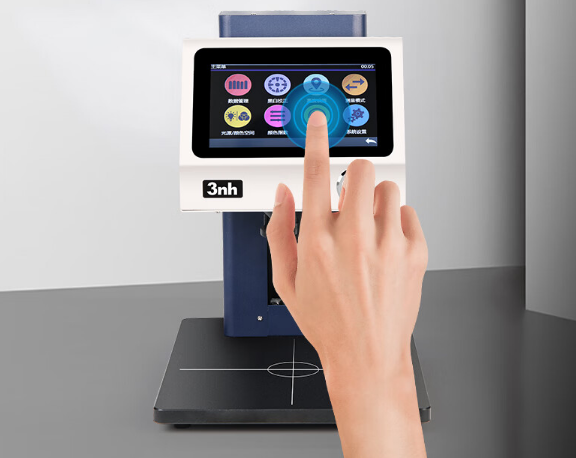

五、操作簡單，上手容易
■簡化操作流程
工業級高清觸摸屏，操控流暢，簡單易用的用戶界面讓操作變得舒適、方便、更容易
上手；快速模式約1.0s(0.2~1.5s可調整)。
■直觀易用
7英寸顯示屏直觀顯示，易于讀數。
■存儲數據
樣品模式+品管模式18000條，連續統計模式30000條，合計不超過48000條。
實際測試

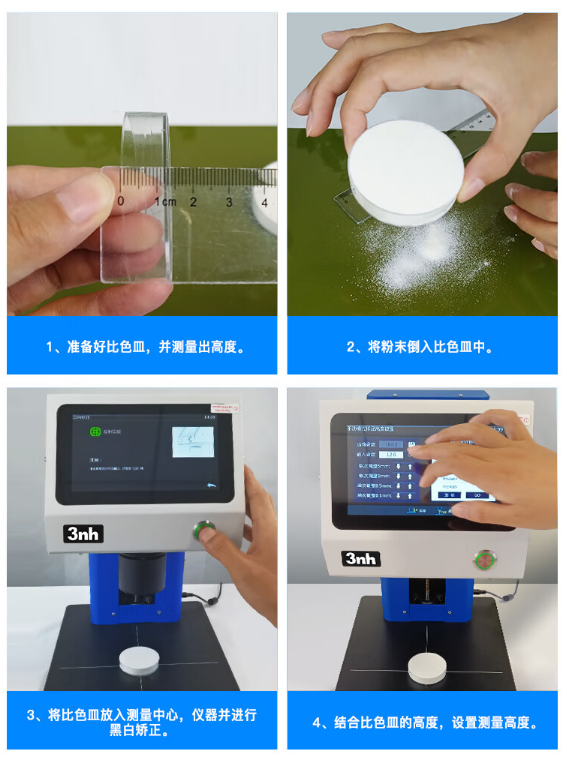

1、準備好比色皿，并測量出高度。
2、將比色皿放入測量中心，儀器井進行黑白矯正。
3、將粉未倒入比色皿中。
4、結合比色皿的高度，設置測量高度。

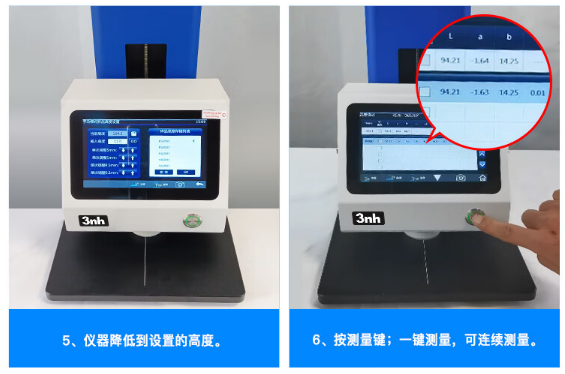

5、儀器降低到設置的高度。
6、按測量鍵；一鍵測量，可連續測量。

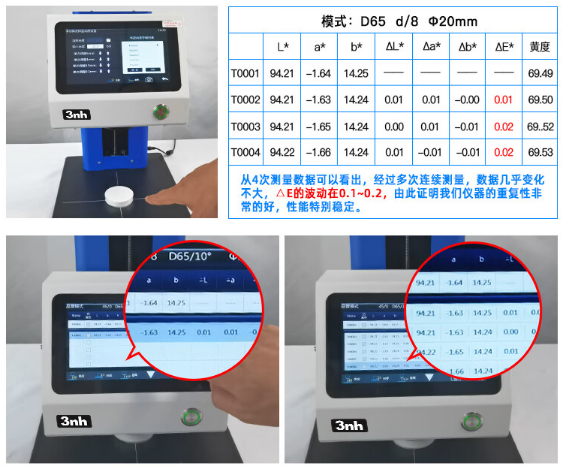

粉末樣品測試數據
從4次測量數據可以看出，經過多次連續測量，
數據幾乎變化 不大，△E的波動在0.1~0.2,
由此證明我們儀器的重復性非常的好，性能特別穩定。
產品規格
產品型號 | YL4660 | YL4560 | YL4520 |
照明方式 | D/8(漫射照明，8°方向接收，SCI 包含鏡面反射光) | 45/0(45環形均勻照明0°接收) | |
符合標準CIE No.15,GB/T 3978,GB 2893,GB/T 18833,IS07724-1,ASTM E1164,DIN5033 Teil7 | |||
特性 | 測試探頭和被測樣品非接觸測試， 實現液體、醬狀物、粉末等非接觸 精密測色?？捎糜趯?shí)驗室、研發行 業顏色精確分析與傳遞；也可用于 自動化產線的精確顏色測量、品質 控制；在化妝品、果蔬、食品衛生 、塑膠電子、油漆油墨、印刷、陶 瓷等行業均有廣泛應用。 | 臺式光柵分光測色儀，測試探頭和被測樣品非接觸測試，實現液 體、醬狀物、粉末等非接觸精密測色?？捎糜趯?shí)驗室、研發行業 顏色精確分析與傳遞；也可用于自動化產線的精確顏色測量、品 質控制；在化妝品、果蔬、食品衛生、塑膠電子、油漆油墨、印 刷、陶瓷等行業均有廣泛應用。 | |
照明光源 | 全光譜LED光源 | 全光譜LED光源，UV光源 (可用于熒光樣品測量) | 全光譜LED光源 |
分光方式 | 凹面光柵分光 | ||
感應器 | 256像元雙陣列CMOS圖像感應器 | ||
測量波長范圍 | 400~700nm,10nm輸出 | ||
反射率測定范圍 | 0~200% | ||
測量口徑 | φ20mm(可定制φ10mm) | ||
非接觸距離 | 3.0mm(±0.2mm) | 7.5mm(±0.2mm) | |
樣品高度 | 0~160mm(利用原裝支撐底板) | ||
距離調整方式 | 手動調整(可存儲測試高度) | ||
測量模式 | 樣品模式、品管模式、連續統計模式 | ||
定位 | 攝像頭定位 | ||
顏色空間 | C正LAB,XYZ,Yxy,LCh,C正 LUV,Musel,s-RGB,HunterLab,β xy,DIN Lab99 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,HunterLAB | |
色差公式 | △E*ab,△E*94,△E*cmc(2:1),△ E*cmc(1:1),△E*00,△E(Hunter), DIN△E99 | △E*ab,△E*94,△E*cmc(2:1),△ E*cmc(1:1),△E*00,△E(Hunter) | |
其它色度指標 | WI(ASTM E313,C正/ISO,AATCC,Hunter),YI(ASTMD1925,ASTM313),同色異譜指數MI,色牢度， 變色牢度，力份，遮蓋度 | ||
觀察者角度 | 2/10° | ||
觀測光源 | D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9, F10(TPL5),F11(TL84),F12(TL83/U30) | ||
顯示 | 光譜圖/數據，樣品色度值，色差值/圖，顏色仿真，合格/不合格結果，顯示容差可設置 | ||
測量時間 | 快速模式約1.0s(0.2~1.5s可調整) | ||
存儲數據 | 樣品模式+品管模式18000條，連 續統計模式30000條，合計不超過 48000條 | 樣品模式+品管模式40000條 連續統計模式10000條 | 樣品模式+品管模式30000條 連續統計模式10000條 |
重復性 | 最優測試模式下(單次測量時間1.5秒時):分光反射率：標準偏差0.1%以內 | ||
色 度 值 ：△E*ab 0.04以內(預熱 后以間隔5s測量白板30次平均 值) | 色度值：△E*ab 0.03以內(預熱 后以間隔5s測量白板30次平均 值) | 色度值：△E*ab 0.05以內(預熱 后以間隔5s測量白板30次平均 值) | |
臺間差 | △E*ab 0.25以內(BCRA系列IⅡ 12 塊色板測量平均值) | △E*ab 0.2以內(BCRA系列Ⅱ 12塊色板測量平均值) | △E*ab 0.25以內(BCRA系列Ⅱ 12塊色板測量平均值) |
測量方式 | 單次測量，平均測量(2~99次) | ||

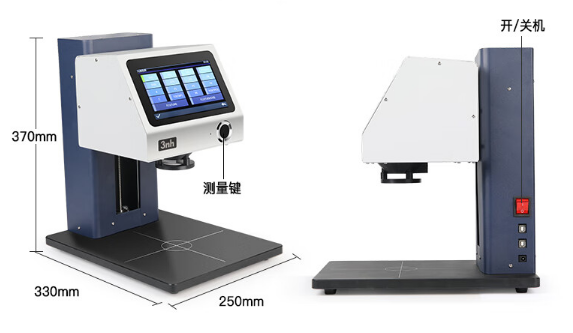

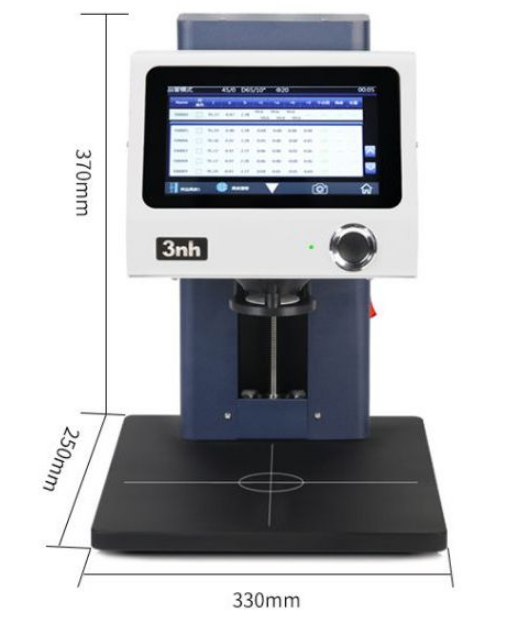

尺寸 | 330*250*370mm | ||
重量 | 約10Kg | ||
供電方式 | 直流24V,3A電源適配器供電 | ||
照明光源壽命 | 5年大于300萬次測量 | ||
顯示屏 | TFT真彩7inch,電容觸摸屏 | ||
接口 | USB | USB/RS-232,藍牙@5.0 | |
語言 | 簡體中文，繁體中文，Englsh | ||
操作溫度范圍 | 0~40℃,0~85%RH(無凝露),海拔：低于2000m | ||
存儲溫度范圍 | -20~50℃,0~85%RH(無凝露) | ||
標準附件 | 電源適配器、說明書、數據線、標準校正板，黑校正盒 | ||
注： | 技術參數僅為參考，以實際銷售產品為準 | ||
產品特點
1.高分辨率和穩定性?：采用全光譜LED光源和凹面光柵分光技術，提供高分辨率和穩定性。
?2.多種顏色空間和觀測光源支持?：能夠模擬多種光源，支持多種顏色空間和觀測光源，滿足不同測量需求。
?3.快速測量?：測量速度快，能夠在1.5秒內同時測量SCI和SCE，滿足高效生產線需求。
?4.廣泛應用?：適用于液體、醬狀物、粉末等非接觸精密測色，適用于多個行業，包括化妝品、食品、塑膠電子等?。
5、非接觸式、45/0°或D/8光學結構測量物體的反射率與色度值。
6、可移動測量頭，根據被測物實際高度上下移動。
7、觸摸式大屏幕測量界面，實時顯示測量數據，更多測量功能實現。
8、多種測量模式（樣品、品管、連續統計模式）可選，滿足個性化需求。
